郑州市马寨新镇区地下综合管廊工程2020/03/23 09:37

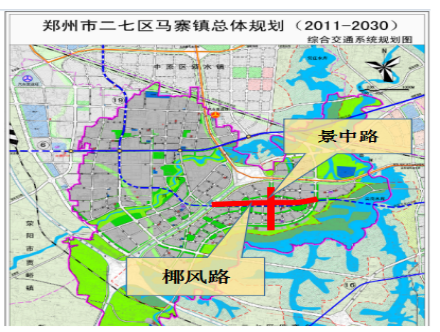

 郑州市中心城区地下综合管廊工程马寨新镇项目位于郑州市二七区马寨镇规划路萍湖路,北至西四环南段,西起郑少洛高速辅道,东至规划路萍湖路,规划总长度为4.415km马寨新镇区包括椰风路和景中路2道路的综合管廊

椰风路规划临时占地红线宽57景中路规划临时占地红线54

椰风路:管廊长度:1.9km,支管廊约0.85km

景中路:主管廊长度:1.185km,支管廊约0.48km

管廊总长度为4.415km公里。

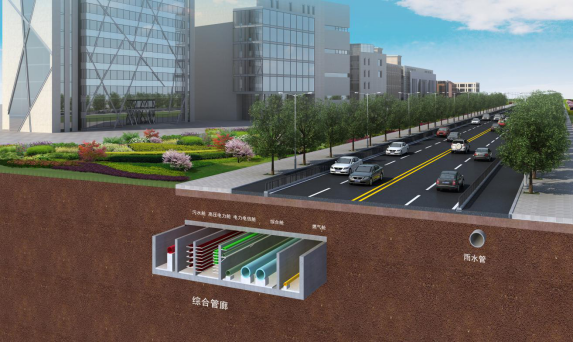

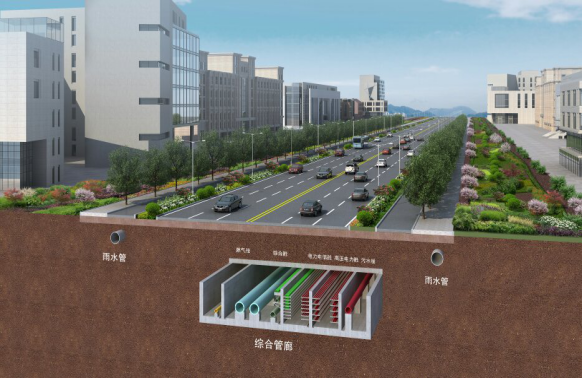

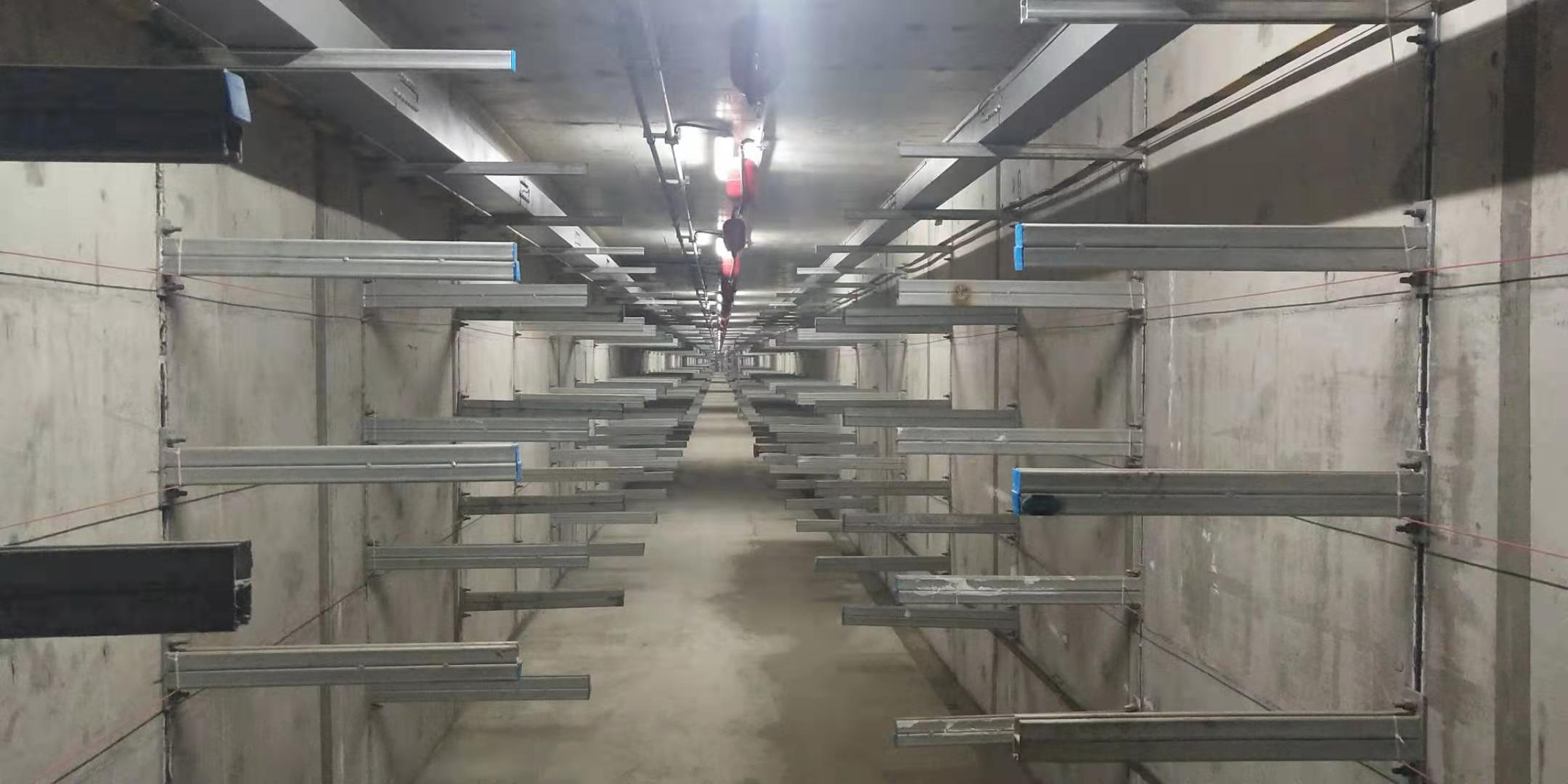

椰风路综合管廊位于道路中心线北侧。管廊为五舱布置,由南向北分别为燃气舱、综合舱(热力、给水、预留再生水)、电力电信舱、高压电力舱、污水舱。管廊内容纳的管线为燃气、热力、给水、预留管、通讯、10kV 电力、110kV 电力、220kV 电力、污水等。

景中路综合管廊位于道路中心线西侧。景中路(南四环高速辅道~-椰风路)管廊为五舱布置,由东向西分别为燃气舱、综合舱(热力、给水、预留再生水)、电力电信舱、高压电力舱、污水舱,管廊内容纳的管线为燃气、热力、给水、预留管、通讯、10kV 电力、110kV 电力、污水等;景中路(椰风路-~萍湖路)管廊为四舱布置,由东向西分别为燃气舱、综合舱(热力、给水、预留再生水)、电力电信舱、污水舱,管廊内容纳的管线为燃气、热力、给水、预留管、通讯、10kV 电力、污水等。

椰风路管廊中心线位于道路中心线以北5.64m

景中路管廊(南四环高速辅道~椰风路)中心线位于道路中心线以西11m

景中路管廊(椰风路~萍湖路)中心线位于道路中心线以西12.05m

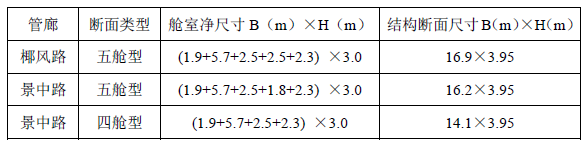

本次设计综合管廊根据入廊管线情况与建设条件,管廊断面尺寸为:

椰风路共设置11 个防火分隔,6 个进风井、6 个排风井、6 个地面投料口、24个人员逃生口、1 个人员出入口;

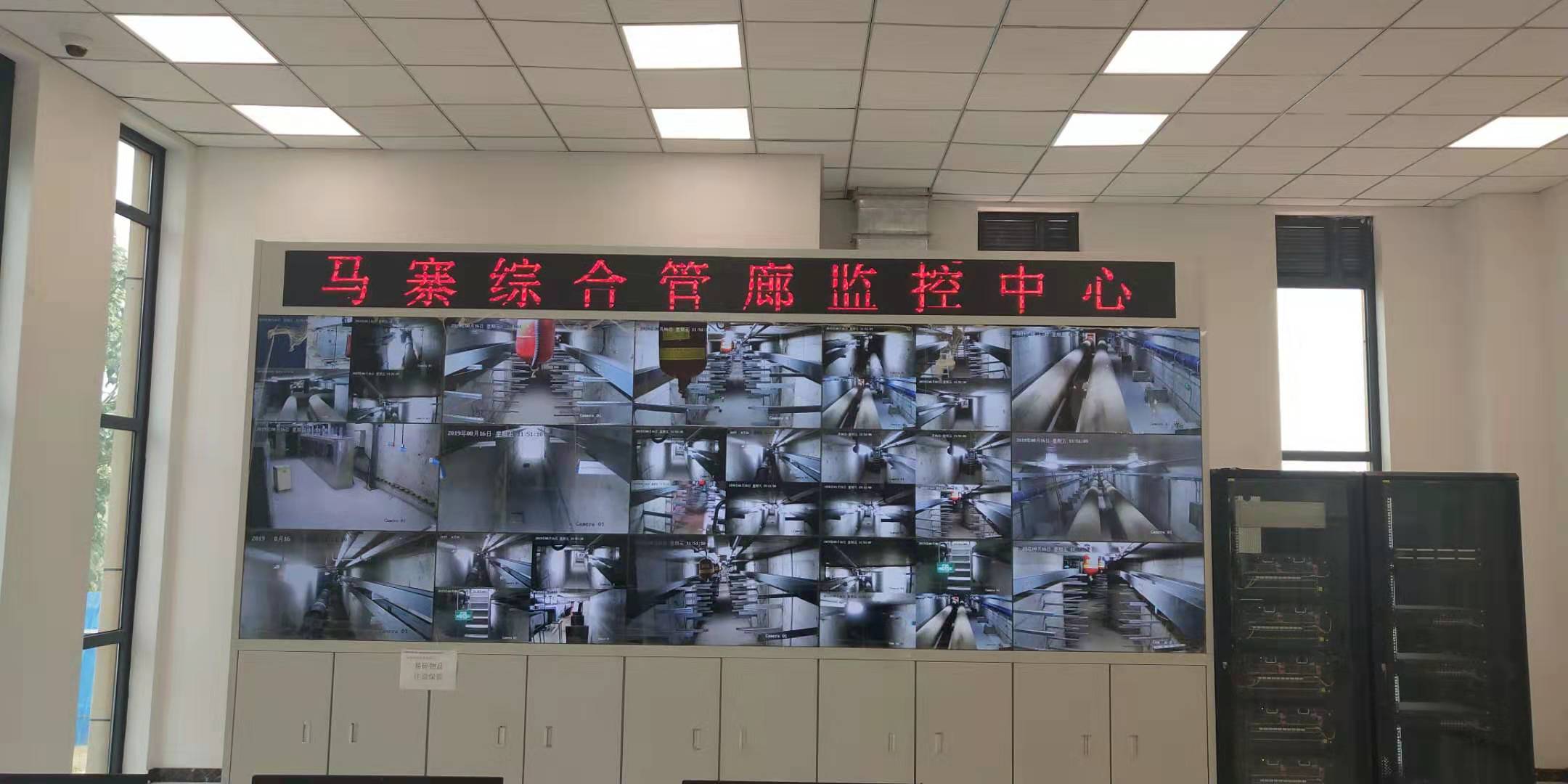

景中路共设置8 个防火分隔,4 个进风井、5 个排风井、5 个地面投料口、18 个人员逃生口、2 个人员出入口,其中1 个与监控中心结合。
